KAN-therm: Schränke Slim & Slim+



Schränke Slim & Slim+

Die neue Linie der Unterputz-Verteilerschränke mit innovativem rahmenlosem Design ist eine weitere Neuheit, mit der wir in diesem Frühjahr auf den Markt kommen.

Die Schränke Slim und Slim+ sind einzigartige Produkte, die von den Konstrukteuren der KAN entwickelt wurden. Ihren Namen verdanken sie der besonders schlanken Konstruktion der Frontseite, die perfekt zur Wandfläche ausgerichtet ist. Investoren werden sicherlich ihr modernes Design und ihren hohen hygienischen und ästhetischen Wert zu schätzen wissen. Installateure hingegen werden sich über eine einfache und schnelle Verwendung ohne zusätzliche Werkzeuge, sowie über eine bedienungsfreundliche Konstruktion freuen.



Was ist also der Unterschied zwischen einem aktuellen Unterputz-Schrank und einem neuen Slim/Slim+-Schrank?

Die wichtigsten Änderungen, die wir in Bezug auf die Schränke aus unserem aktuellen Angebot vorgenommen haben:

  • der Rahmen, der mit speziellen Auslegern am Schrankkörper befestigt war, wurde von der Schrankkonstruktion entfernt,

  • die Dicke der Schrankfront wurde reduziert.

Solche Lösungen ermöglichten es, ein Produkt mit deutlich höheren ästhetischen und hygienischen Werten zu erhalten. Dank des Wegfalls des Rahmens passen sich die neuen Schränke perfekt in die Wandoberfläche ein und reduzieren so die Anzahl der Oberflächen, auf denen sich Staub oder Schmutz ansammeln kann.

Die neue Konstruktion der Schränke bietet auch eine Reihe von Verbesserungen, die von den Fachleuten bei der Installation geschätzt werden. Darunter Markierungen, die über die minimale und maximale Höhe des Bodens Auskunft geben und eine Tiefeneinstellung mittels speziell einstellbarer Haken.

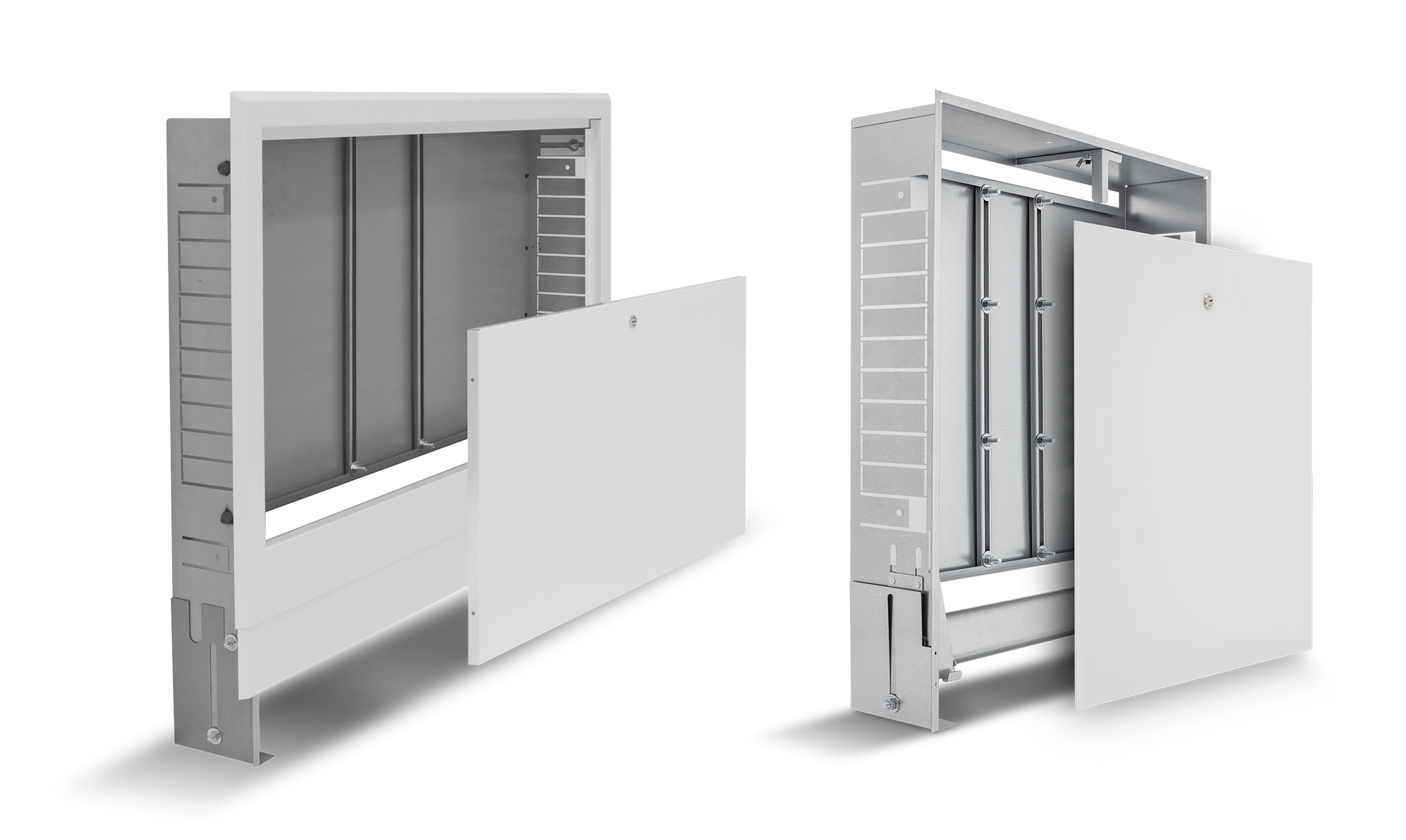

 Die vorhandene Rahmenkonstruktion                                             Neues rahmenloses Design

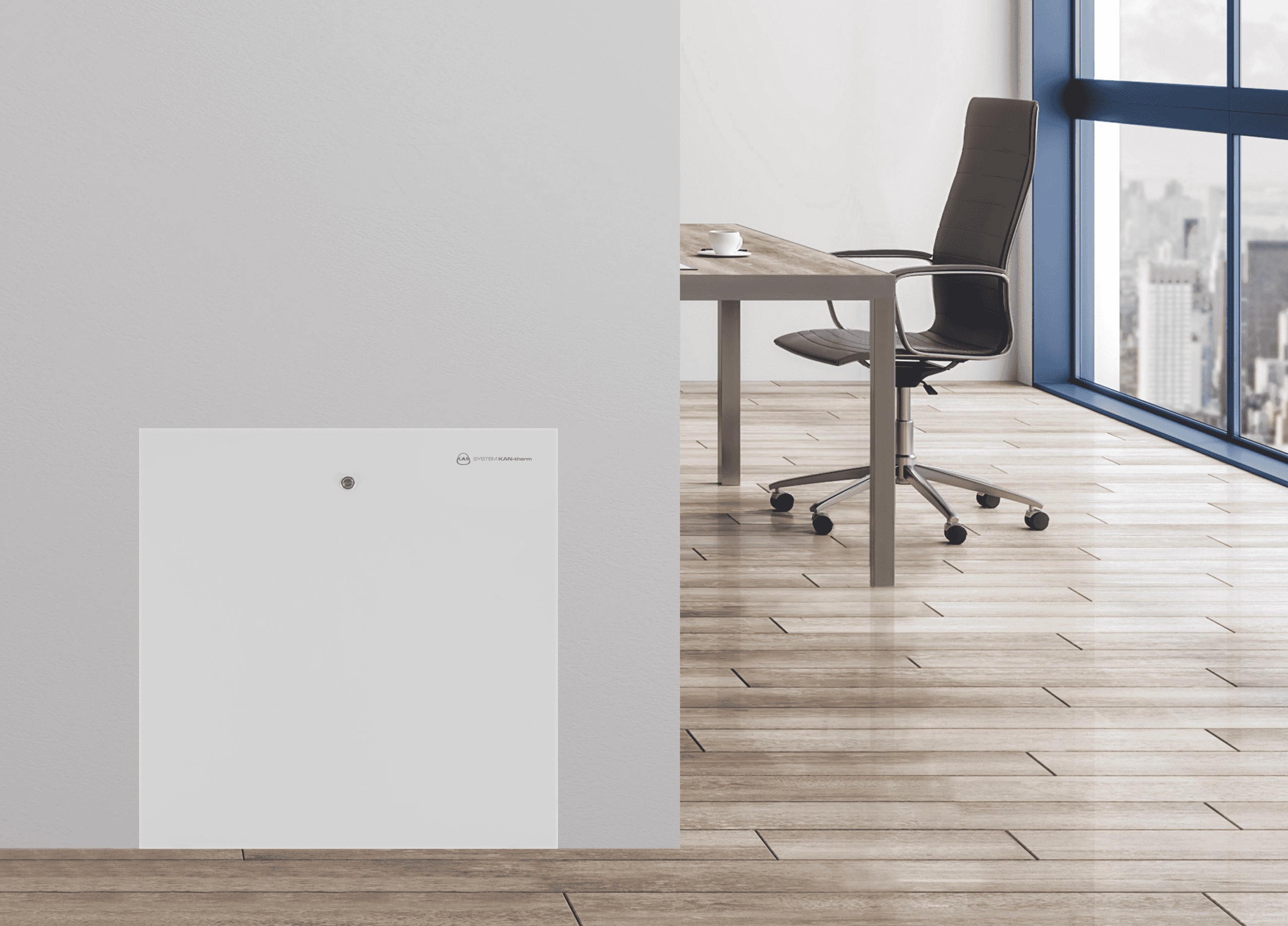

Unterputz-Schränke werden in einer Aussparung in der Wand befestigt, was ein ästhetisches Verbergen des Verteilers und anderer Komponenten des Systems in der Konstruktion der Gebäudetrennwand ermöglicht. Die abnehmbare Front bietet einen bequemen Zugang zu allen Geräten und der Schrankkörper ist darüberhinaus durch das so genannte "Münzschloss" geschützt. Wir bieten Modelle mit verschiedenen Abmessungen an, wodurch sie an eine spezifische Anwendung und einen verfügbaren Raum angepasst werden können.

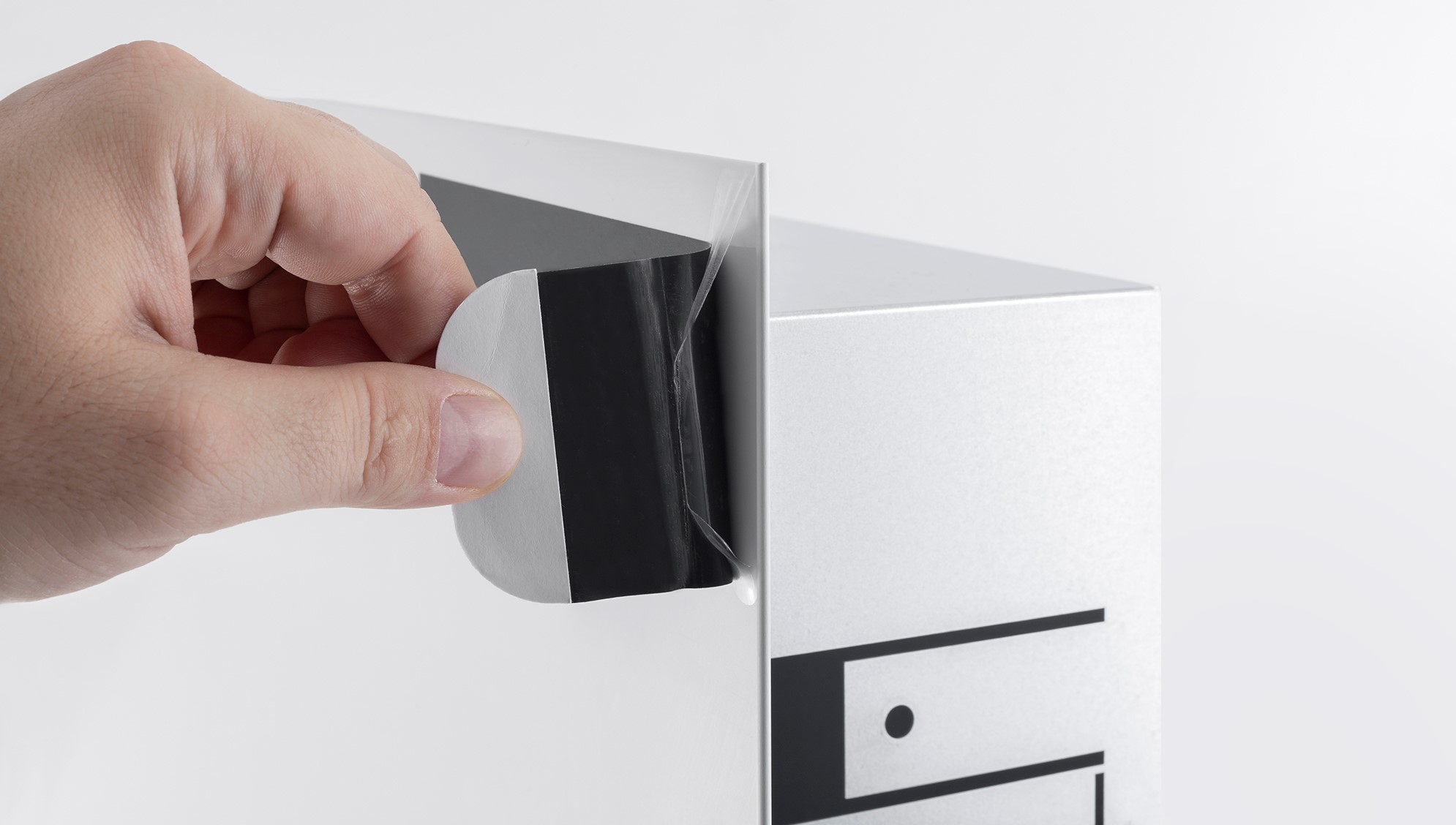

Alle im KAN-therm-System lackierten Oberflächen von Aufputz- und Unterputzschränken werden zusätzlich mit einer Folienschicht überzogen. Dadurch werden die Schränke während der Bau- und Installationsarbeiten vor einer möglichen Beschädigung der Farbbeschichtung oder vor Verschmutzung geschützt. Nach Abschluss aller Veredelungsarbeiten sollte die Schutzfolie von allen Schrankoberflächen entfernt werden, um eine neue, kratz- und schmutzfreie Oberfläche zu erhalten.





Schränke Slim und Slim+ sind:

  • Hochwertiges Material - für die Herstellung von Slim- und Slim+-Schränken wird zertifiziertes, beschichtetes Metall in Weiß RAL 9016 (glatter Glanz) verwendet,

  • Einfache Installation – Möglichkeit der vertikalen Einstellung der Front und des Körpers während der gesamten Betriebsdauer,

  • Die Tiefeneinstellung ermöglicht die Installation von Standard- und Pumpenmischverteilern,

  • Schutz der Schrankoberfläche - durch die Verwendung einer speziellen Schutzfolie werden die Oberflächen der Schrankfronten Slim und Slim+ vor Beschädigungen bei den Installationsarbeiten
    und der Endmontage geschützt,

  • KAN-therm Qualität- die Laserbeschriftung von Schrankfronten ist ein Garant für höchste
    Produktqualität und 100%ige Originalität.

  • Saubere, ästhetische Oberflächen - die Vorderseite des Schrankes paßt sich perfekt der Wand an - kein zusätzlicher Rahmen bedeutet keine zusätzlichen Spalten und Flächen, in denen sich Staub und anderer Schmutz ansammeln kann,

  • DIN-Schiene - ermöglicht eine schnelleund einfache Installation der
    Bedienelementebei Schränken der Version Slim+,

  • Move & Lock-Funktion - eine spezielle Konstruktion der Befestigungsschrauben des Verteilers bietet eine freie Positionierung auf der Montageschiene, ohne dass diese verdreht werden müssen oder von der Schiene rutschen.

  • Informationen über die Fußbodenhöhe - Minimale und maximale Markierungen, die die Gesamtdicke des fertigen Fußbodenbelags anzeigen,

  • Komfortables Arbeiten - ohne zusätzliches Werkzeug, dank Flügelmuttern,

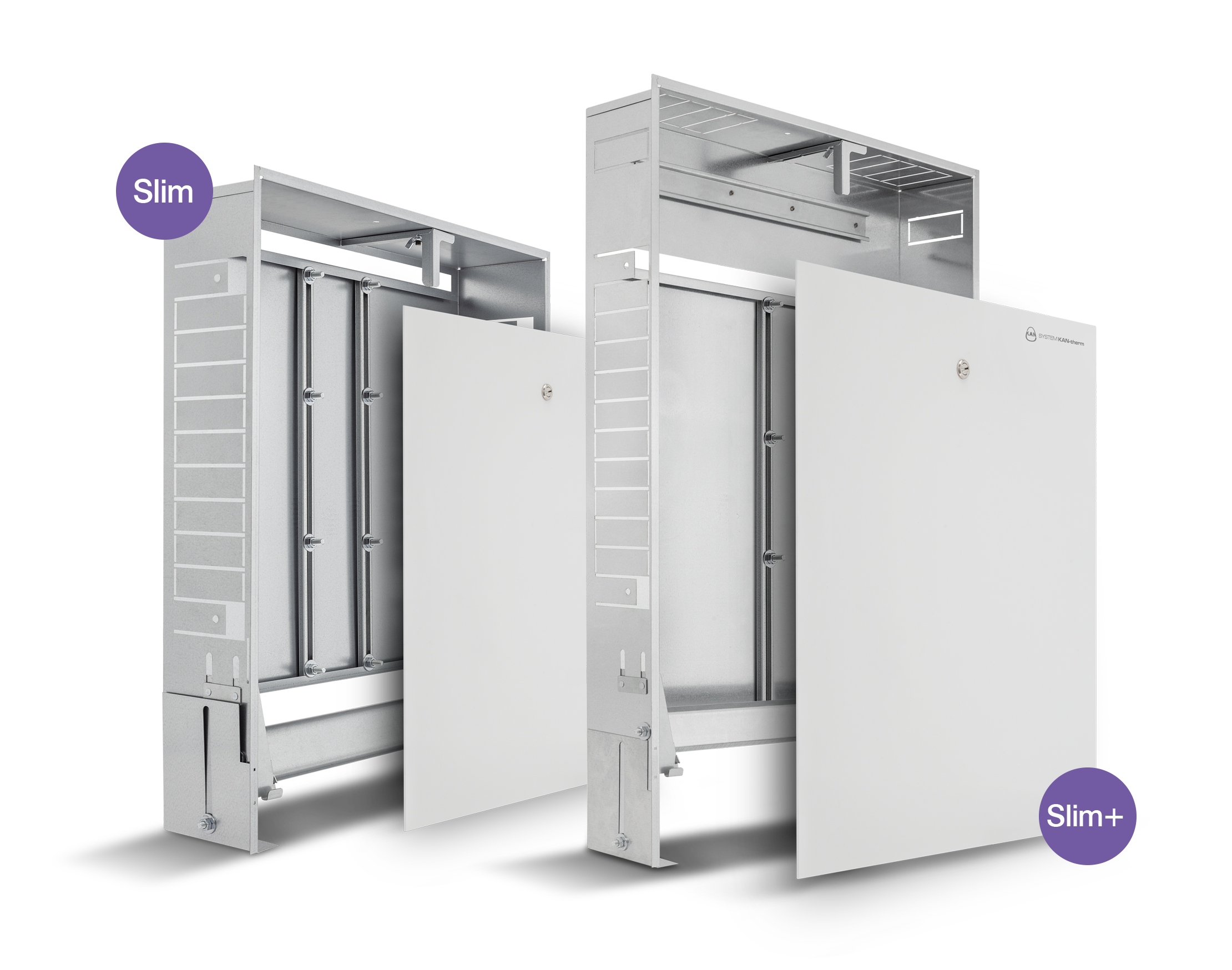

Aufgrund dieser Anpassung unterscheiden wir zwei neue einzigartige Konstruktionen:

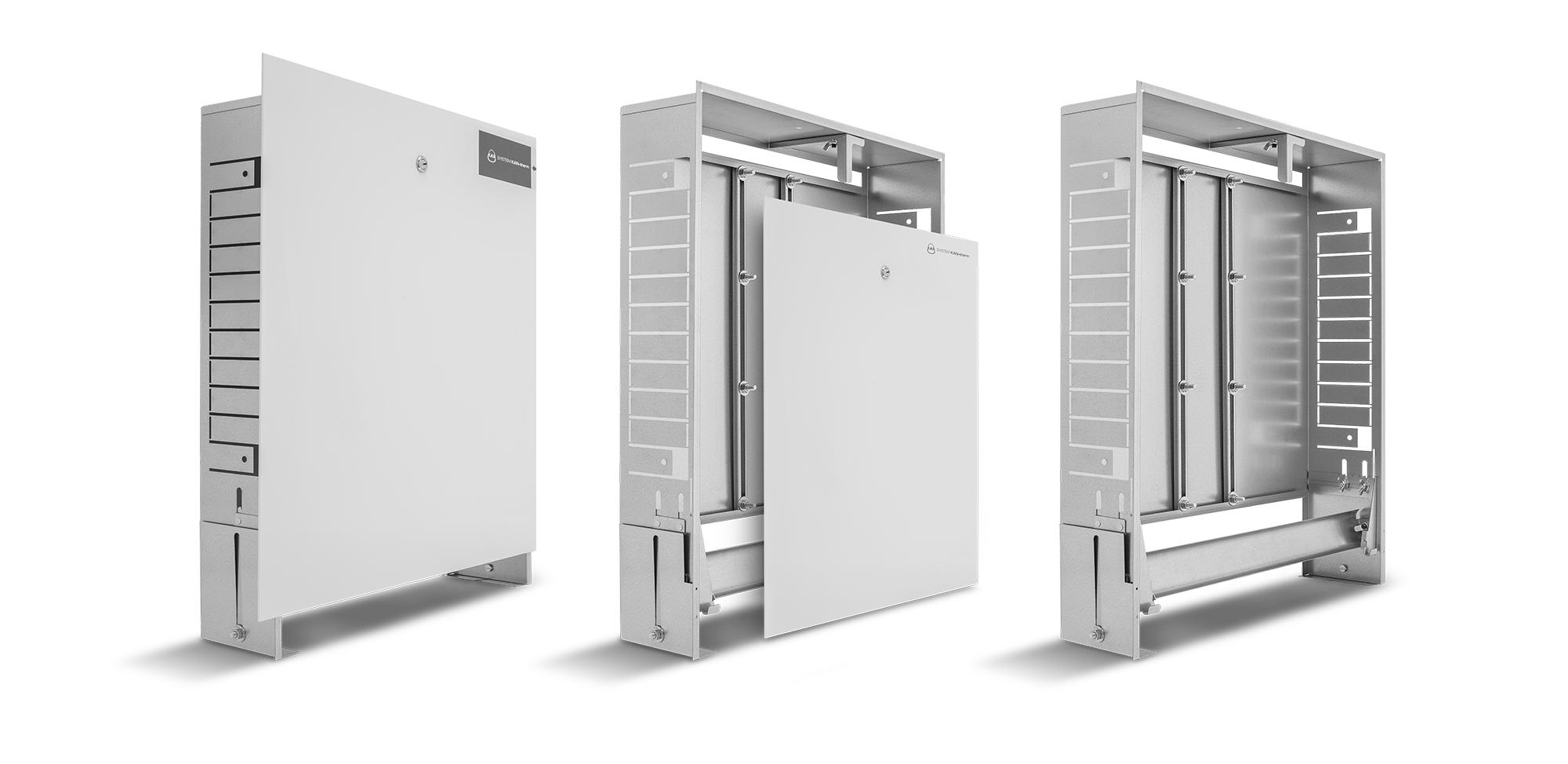

Unterputz-schränke Slim - vorgesehen für die Montage von Heizkörperverteilern und speziellen Verteilern, die das Trinkwassersystem versorgen. Es sind mehrere Varianten der Breite des Schranks Slim erhältlich.



Schranketyp Artikelnummer
H
[mm]
D
[mm]
W
[mm]
Verteiler aus Messing Edelstahl-Verteiler
- SET +
GP
H
+
GP
3D
- SET OPT
+
GP
H
+
GP
3D
OPT+
GP
3D
Slim 350 1445117036 560-660 110-160 350 6 - - - 5 - 3 - - -
Slim 450 1445117037 560-660 110-160 450 8 3 - - 7 2 5 - - -
Slim 580 1445117038 560-660 110-160 580 10 6 2 2 9 5 7 - - 4
Slim 780 1445117039 560-660 110-160 780 12 10 6 6 13 9 11 5 5 8
Slim 930 1445117040 560-660 110-160 930 12 12 10 9 13 12 12 8 8 11



- manifold without additional equipment
SET  - manifold equipped with air vents and 1" connection sets
GP H - constant value pump group
GD 3D - mixing unit with 3-way thermostatic valve
OPT - manifold with air-vent on top of the beam and 1" connection sets

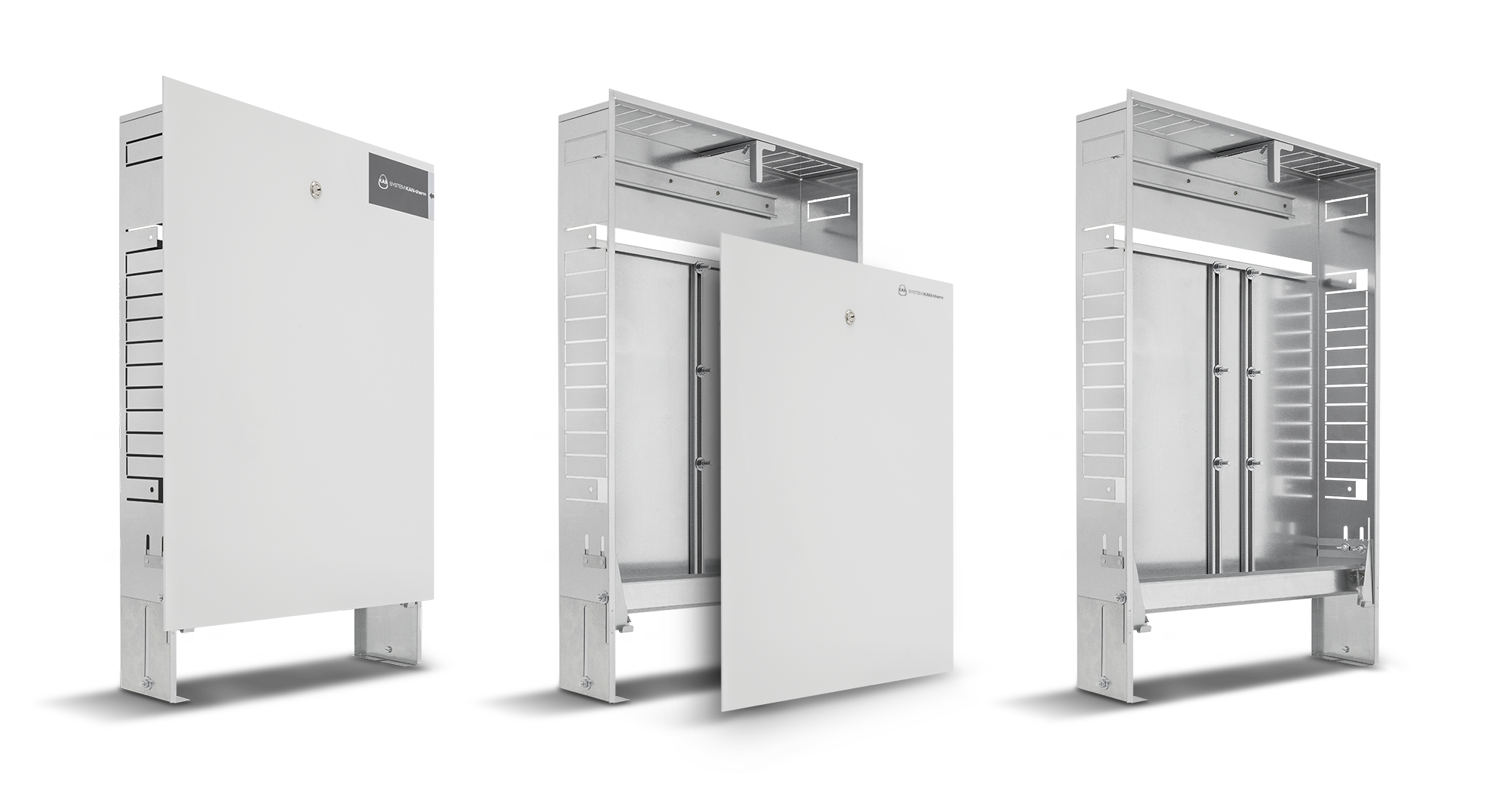

Unterputz-Schränke Slim+ - sind für die Montage von Verteilern für Flächenheizungen und Steuerungsautomationselemente vorgesehen. Es sind mehrere Varianten der Schrankbreite Slim+ erhältlich.


Schranketyp Artikelnummer
H
[mm]
D
[mm]
W
[mm]
Verteiler aus Messing Edelstahl-Verteiler
- SET +
GP
H
+
GP
3D
- SET
OPT
+
GP
H
+
GP
3D
OPT+
GP
3D
Slim+ 450 1414183018 750-850 110-160 450 8 3 - - 7 2 5 - - -
Slim+ 550 1414183019 750-850 110-160 550 10 5 2 - 9 4 7 - - 3
Slim+ 700 1414183020 750-850 110-160 700 12 8 5 4 12 7 10 4 3 6
Slim+ 850 1414183021 750-850 110-160 850 12 11 8 7 13 10 12 7 6 9
Slim+ 1000 1414183022 750-850 110-160 1000 12 12 11 10 13 13 12 10 11 12
Slim+ 1200 1414183023 750-850 110-160 1200 12 12 12 12 13 13 12 13 12 12


- manifold without additional equipment
SET  - manifold equipped with air vents and 1" connection sets
GP H - constant value pump group
GD 3D - mixing unit with 3-way thermostatic valve
OPT - manifold with air-vent on top of the beam and 1" connection sets
